一、產品概述

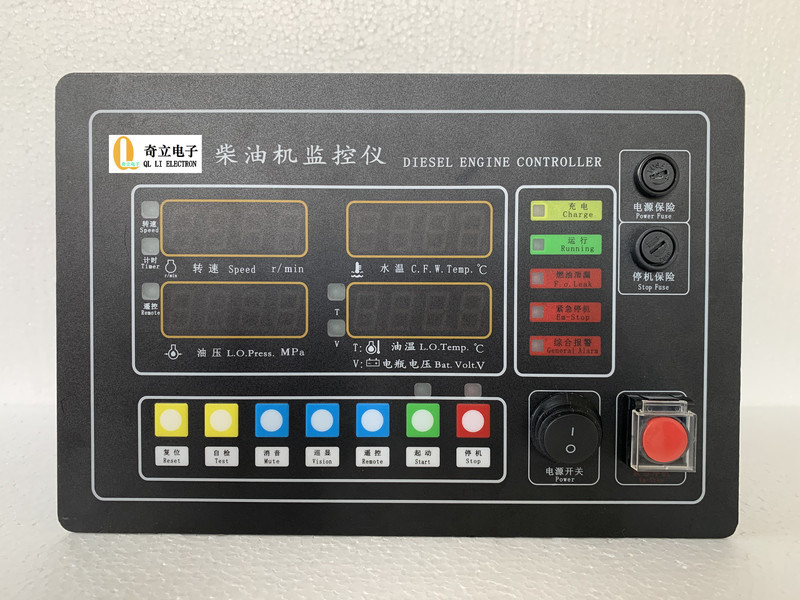

QCJK-I/S8型柴油機監控儀是由微型計算機控制的全自動控制柴油機、發電機電子測控系統，能精確地檢測并顯示柴油機轉速、油壓、水溫、油溫、齒輪箱壓力,并可根據用戶設定，對以上所測參數實行適時監測，發出聲報警、光報警、遠傳報警等信號，設定啟動、停機功能，參數超過停機值，則發出停機信號控制電動執行機構切斷燃油油路，自動控制柴油機緊急停車， 大限度的保護柴油機。同時可選配相應的遠程顯示器，實現柴油機運轉參數遠方監測。本監控儀具有設計先進、體積小、測量精度高、工作可靠、數碼顯示，操作、安裝方便等優點，可用于船舶、陸用電站等各類柴油機的配套，是實現柴油機產品機電一體化新一代電子儀表系統，是柴油機指針式儀表的換代產品。
本產品的設計滿足了中國船級社CCS規范的要求。
二、產品特點
1、微型計算機數字控制，工作可靠；
2、柴油機參數數字顯示，集監、測、控于一體；
3、功能配置模塊化，產品結構一體化；
4、耐振動、潮濕、鹽霧和高低溫；
5、抗干擾能力強，安裝、使用方便，性價比高；
6、運轉參數遠方監測及柴油機遠程控制；
7、壓力零點自動調零；
8、柴油機運轉時間累計。
三、主要技術指標
1、 使用環境
a.工作環境溫度：+5℃～+55℃；
b.振動:2～25Hz，幅度±1.6mm；25～100Hz，加速度±39m/s²；
2、 轉速測量范圍和精度
a.顯示范圍：1～9999r/min；
b.測量誤差：≤±1r/min（測速齒數為60齒）；
c. 高信號頻率：20KHz；
d.配用傳感器：磁阻脈沖式轉速傳感器；
3、 壓力測量范圍和精度
a.顯示范圍：0～0.8MPa；
b.精度等級：1.5級；
c.測量范圍：0～0.8MPa；
d.配用傳感器：壓力為陶瓷壓力傳感器。
4、溫度測量范圍和精度
a.顯示范圍：0℃～100℃；
b.精度等級：1.5級；
c.測量范圍：0℃～100℃；
d.配用傳感器：銅熱電阻（分度號:Cu50）傳感器。
5、顯示方式
16位段式LED顯示。
6、測控通道數
轉 速：1路；
油 壓：1路；
水 溫：1路；
油 溫: 1路;
7、供電電源：DC24V +30%—25%
8、外殼防護等級：IP44
